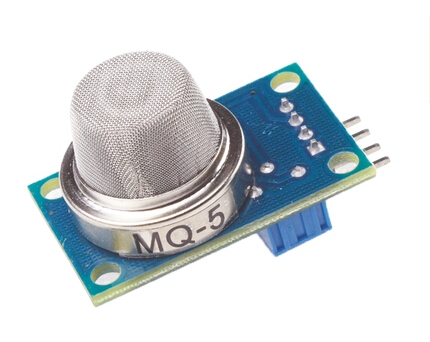

Cảm biến khí gas mq5

Đặc tính sản phẩm

– Nguồn cung cấp:  2.5V ~ 5V.
– Tích hợp MQ –5 gas Sensor.
– Kích thước : 40mm * 21mm.
– Led báo hiệu.

Sơ đồ mạch

Nguyên lí hoạt động

Khi cảm biến hoạt động nó sẽ truyền tín hiệu từ các chân DOUT và AOUT của mình về vi điều khiển.
– Tín hiệu DOUT:
+ Tín hiệu thấp : có khí gas.
+ Tín hiệu cao : không có khí gas.
– Tín hiệu AOUT: cho tín hiệu tương tự.
Và khi có khí gas 2 đèn LED trên module sẽ phát sáng.
Ứng dụng minh họa: Thiết bị cảnh báo khi có khí Gas.
Chuẩn bị phần cứng
– 1 Arduino Uno R3.
– 1 Module khí Gas (MQ – 5 Gas Sensor).
– Phụ kiện: loa, đèn led, trở, dây kết nối…

Sơ đồ kết nối cảm biến khí hóa lỏng MQ-5

– Chân DOUT : digital output.
– Chân AOUT : analog output.
– Chân GND: đất chung.
– Chân VCC: kết nối nguồn 2.5 V ~ 5V.
