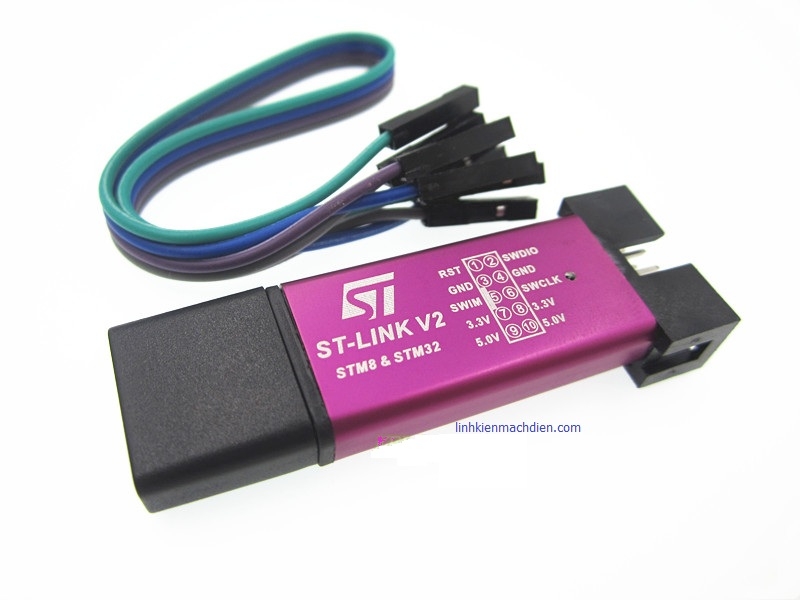

Mạch nạp stm8, stm32 st-link v2 mini

ST Link V2 Mini là mạch nạp dành cho STM8 và STM32

Đặc tính nổi bật:

1. Hỗ trợ đầy đủ các STM32 giao diện SWD nạp và gỡ lỗi, giao diện đơn giản 4 dây (bao gồm cả dây cấp nguồn), tốc độ nhanh, hoạt động ổn định;
2. Hỗ trợ đầy đủ các STM8 giao diện SWIM nạp và gỡ lỗi (Hỗ trợ môi trường phát triển phổ biến như IAR, STVD hoặc tương đương); Phiên bản phần mềm hỗ trợ như sau:
   •   ST-LINK Utility 2 trở lên
   •   STVD 4.2.1 trở lên
   •   STVP 3.2.3 trở lên
   •   IAR EWARM V6.20 trở lên
   •   IAR EWSTM8 v1.30 trở lên
   •   Keil RVMDK V4.21 trở lên
3. Hỗ trợ nâng cấp firmware tự động, theo sản phẩm của ST. Firmware xuất xưởng đã được nâng cấp lên V2.J17.S4 mới nhất;
4. Nhỏ gọn, Đẹp, tiện lợi, chú thích ngay trên vỏ hộp nhôm sang trọng.

Kết nối chân từ mạch nạp ST-LINK V2 với linh kiện điện tử STM32 theo thứ tự sau:

-   RST--NRST

-   SWCLK -- TCK

-   SWDIO -- TMS

-  GND -- GND

-   3.3V -- 3.3V

Đối với những bạn làm việc với linh kiện điện tử STM8. Kết nối chân từ mạch nạp ST-LINK V2 với  STM8 theo thứ tự sau:

-   RST--NRST

-   SWIM-- SWIM

-   GND -- GND

-   3.3V -- 3.3V
