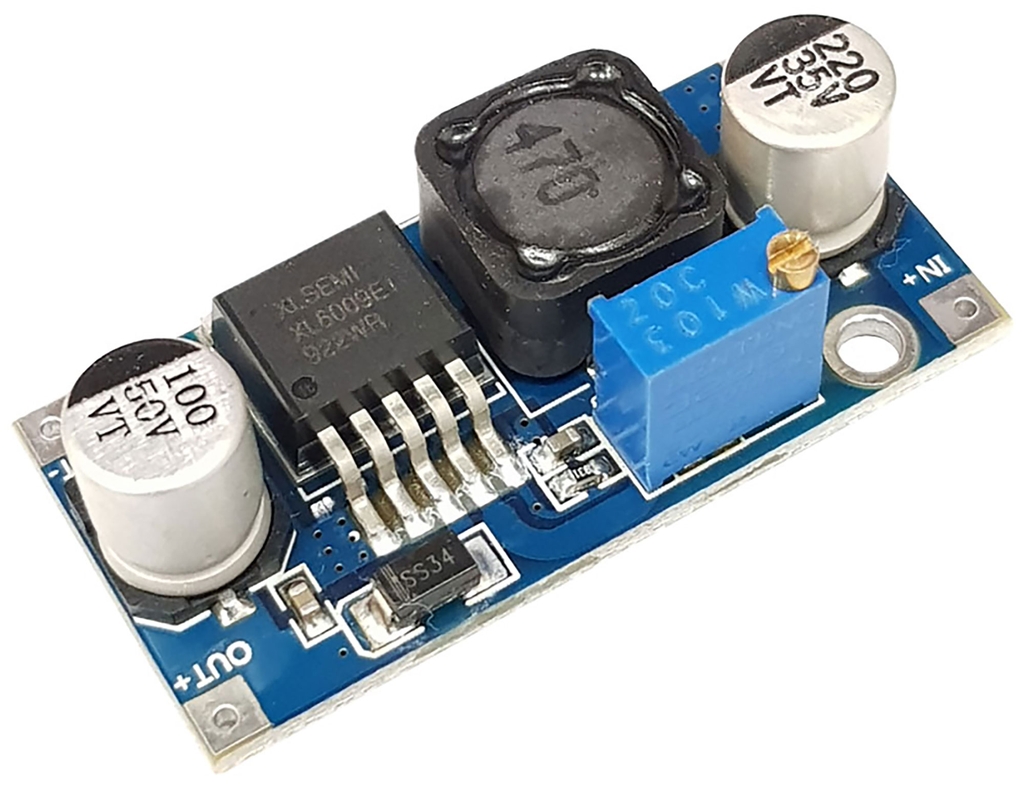

Mạch tăng áp dc-dc boost converter xl6009

Mạch tăng áp DC-DC Boost Converter XL6009 được sử dụng để tăng điện áp DC, hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A (10W), là sự lựa chọn phù hợp cho các ứng dụng tăng áp.

Thông số kỹ thuật:

• IC chính: XL6009
• Tần số: 400Khz
• Dòng không tải: 18mA
• Điện áp đầu vào từ 3.5V đến 32V
• Điện áp đầu ra từ 5 V đến 35V
• Công suất tối đa: 10W
• Dòng đáp ứng 4A, có hiệu suất làm việc 94%.
• Kích thước: 43x21x14mm

  Lưu ý :

• Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
• Mạch không thích hợp cấp nguồn cho động cơ!
