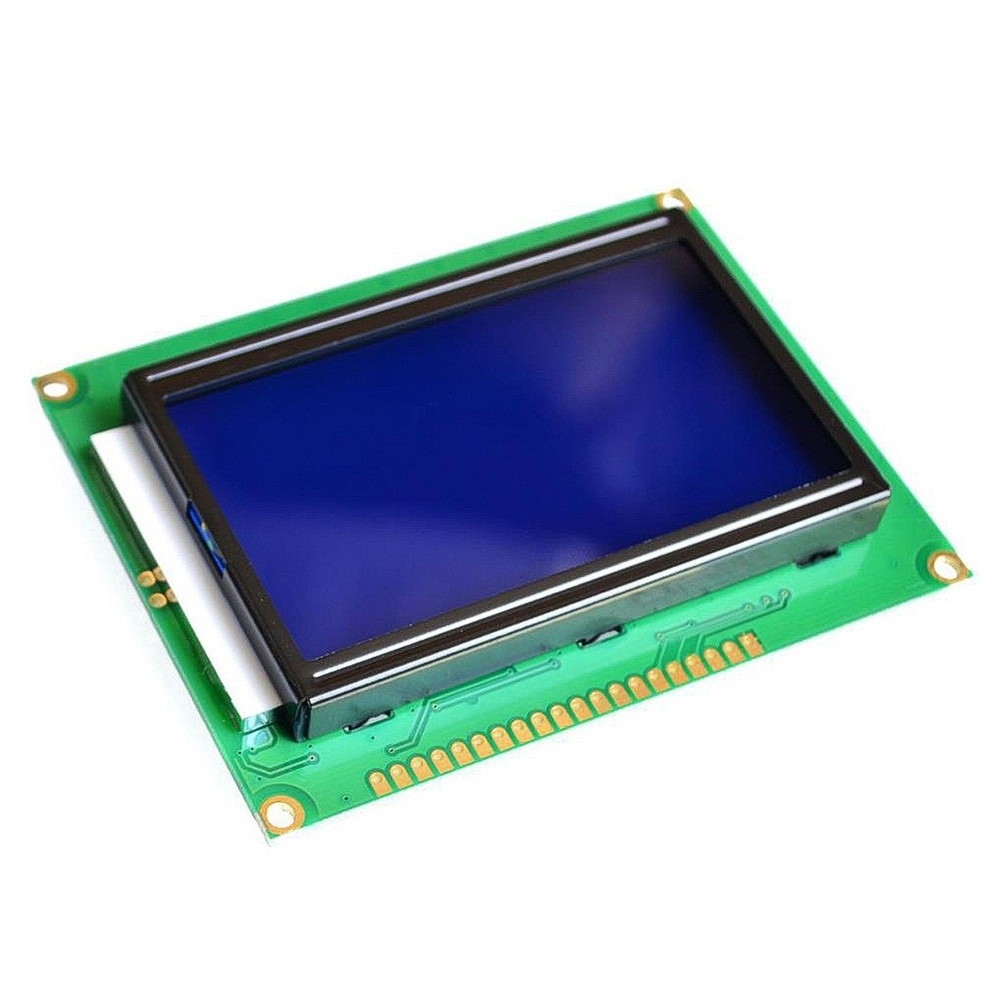

Màn hình lcd 12864 xanh dương

LCD12864 xanh dương sử dụng IC Driver ST7920. Đây là loại màn hình phổ biến và được sử dụng rộng rãi. LCD Graphic 128x64 xanh lá thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn hơn so với LCD 1602, màn hình có độ bền cao, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 5VDC.
• Độ phân giải: 128x64 điểm ảnh.ác chuẩn giao tiếp: Song song 8 bit, song song 4 bit, và giao tiếp nối tiếp.
• IC Driver: ST7920.
• Màu LCD: Màn xanh dương
• Phông chư : Trắng
• Kích thước: 94 * 70mm.
• Màn hình kích thước 77 * 50mm.

Lưu ý: GLCD QC12864B có thiết kế 2 vị trí hàn 2 điện trở có giá trị 0 ôm R9, R10 để chúng ta có thể tùy chọn chế độ giao tiếp song song (Hàn R9), hoặc giao tiếp nối tiếp (Hàn R10). Mặc định, nhà sản xuất đã hàn điện trở có giá trị 0 ôm vào vị trí R10 (xem hình sau). Do đó, mặc định GLCD 12864B ở chế độ giao tiếp nối tiếp.
