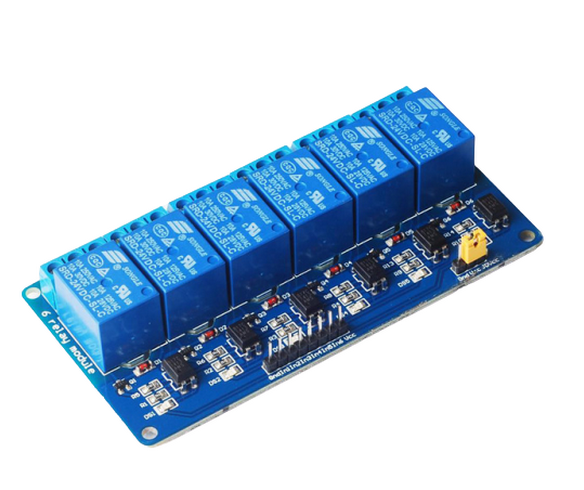

Module relay 6 kênh 5vdc

Relay 6 Kênh 5VDC  là sản phẩm mạch kích relay được sử dụng rất nhiều trong các ứng dụng IOT và các ứng dụng điều khiển thiết bị. Được thiết kế với relay công suất 10A-2000W thích hợp sử dụng cho hầu hết các loại thiết bị trong gia đình, ngoài ra nó còn được trang bị cách ly quang nên giúp bảo vệ cho ngõ kích khỏi các xung điện khi đóng mở từ tiếp điểm relay.

Thông số kỹ thuật Relay 6 Kênh 5VDC OPTO

- Điện áp nguồn: 5VDC.

- 6 Relay đóng ngắt ở điện thế kích bằng 0V nên có thể sử dụng cho cả tín hiệu 5V hay 3v3 (cần cấp nguồn ngoài), mỗi Relay tiêu thụ dòng khoảng 80mA.

- Cách ly quang an toàn

- Điện thế đóng ngắt tối đa: AC250V - 10A hoặc DC30V - 10A.

- Có đèn báo đóng ngắt trên mỗi Relay.

Hướng dẫn sử dụng – sơ đồ đấu nối Relay 6 Kênh 5VDC OPTO

- Cấp nguồn 5V thông qua chân VCC (+) và GND (-)

- Chân kích 1 2 3 4 5 6 tương ứng với thứ tự các relay trên module, kích bằng điện áp 0V
